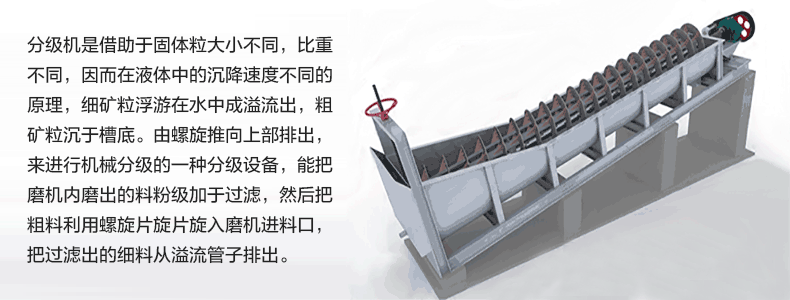

螺旋分級機是選礦的設備之一，螺旋分級機借助固體顆粒的比重不同，因而在液體中沉淀的速度不同的原理，進行機械分級的一種設備。螺旋分級機應用于處理沖積砂礦，尤其適合于有用礦物單體解離度高而且呈扁平狀者。分級機主要有高堰式單螺旋和雙螺旋、沉沒式單螺旋和雙螺旋四種分級機。

技術參數

型號 螺旋直徑 螺旋轉速(r/min) 水槽長度 電動機功率 外形尺寸 機重
傳動用 升降用 長 寬 高
FG-3 300 12-30 3000 1.1 ---- 3850 490 1140 0.7
FG-5 500 8-12.5 4500 1.1 ---- 5430 680 1480 1.6
FG-7 750 6-10 5500 3 ---- 6270 980 1820 2.7
FG-10 1000 5-8 6500 5.5 ---- 7590 1240 2380 4.0
FC-10 8400 7.5 9600 1240 2680 6.0
FG-12 1200 4-6 6500 7.5 2.2 8180 1570 3110 8.5
FC-12 8400 7.5 2.2 10370 1540 3920 11
2FG-12 6500 15 4.4 8230 2790 3110 15.8
2Fc-12 8400 15 4.4 10370 2790 3920 17.6
FG-15 1500 4-6 8300 7.5 2.2 10410 1880 4080 12.5
FC-15 10500 7.5 2.2 12670 1820 4890 16.8
2FG-15 8300 15 4.4 10410 3390 4080 22.1
2FC-15 10500 15 4.4 12670 3370 4890 30.7
FG-20 2000 3.6-5.5 8400 11-15 3 10790 2530 4490 20.5
FC-20 12900 11-15 3 15610 2530 5340 28.5
2FG-20 8400 22-30 6 11000 4600 4490 35.5
2FC-20 12900 22-30 6 15760 4600 5640 48.7
FG-24 2400 3.67 9130 15 3 11650 2910 4970 25.7
FC-24 14130 18.5 4 16580 2930 7190 41.0
2FG-24 9130 30 6 12710 5430 5690 45.8
2FC-24 14130 37 8 17710 5430 8000 67.9
2FG-30 3000 3.2 12500 40 8 16020 6640 6350 73
2FC-30 14300 17091 8680 84.8
