5x制砂機設備

5X制砂機是本著以提高能量利用率、降低磨損率、延長維修周期、降低維修耗時、提高破碎效率和控制水平研制的新型制砂機，具有節能，產量高，能源利用率高，產品粒型優良，維護檢修方便，應用廣泛等特點，滿足現代砂石生產的需求。

5X系列制砂機是一種沖擊式制砂機，集三種破碎模式于一體，是國內外建筑、礦山、冶金行業以及高速公路、鐵路、橋梁、水電、礦物粉磨領域及機制砂行業的核心設備。

　　5X系列制砂機不僅能為高速公路、高速鐵路、高層建筑、市政工程、水電大壩建設、港口碼頭、混凝土攪拌站等提供*好的砂石骨料，無可爭議地成為機制砂行業和石料整形領域的核心設備;而且越來越成為金屬礦石破碎、石英砂生產、鋼渣處理等領域的主流設備。5X系列沖擊式制砂機是一種石子制砂破碎機器。

5x新型制砂機工作原理

5X系列新型制砂機的進料方式分全中心進料和中心進料伴隨環狀瀑落進料兩種，具體運作原理分別如下：

　　全中心進料：物料落入進料斗，經中心進料孔進入高速旋轉的轉子后被充分加速并經發射口拋出，首先與反彈后自由下落的一部分物料進行撞擊，然后一起沖擊到周圍的渦流腔內的渦狀料襯上(或反擊塊上)，先被反彈到破碎腔的頂部，后偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，后經由下部排料口排出。

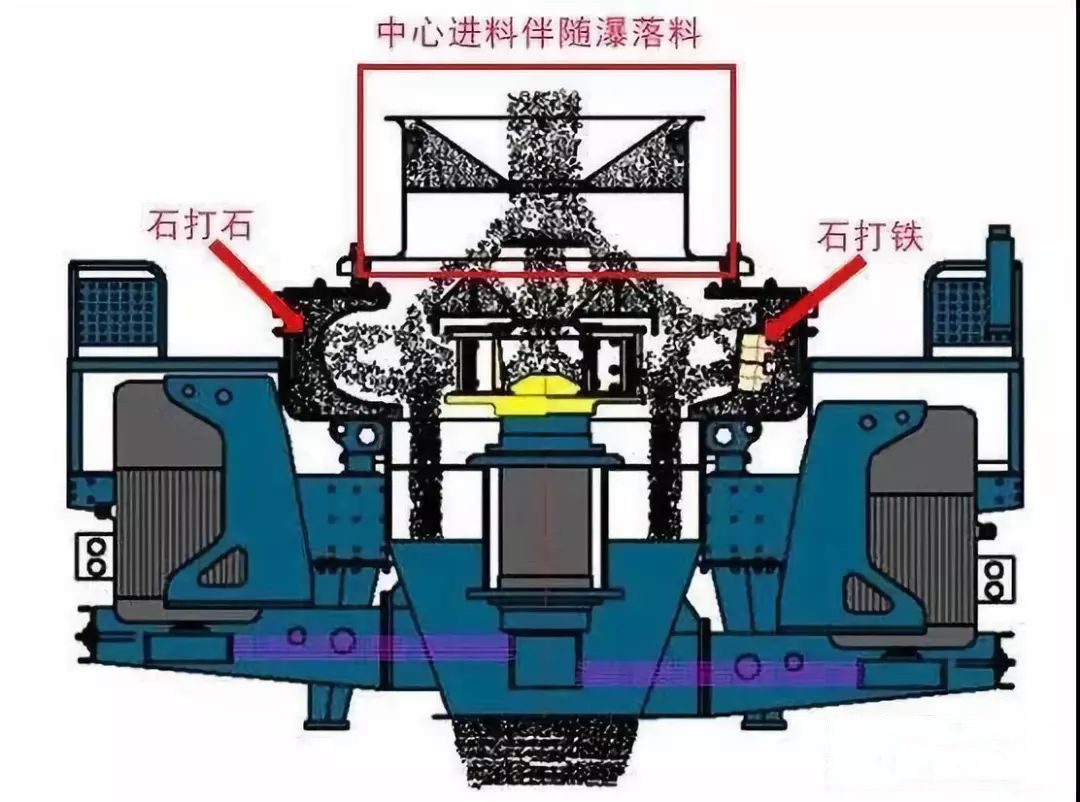

　　中心進料伴隨環狀瀑落進料：物料落入進料斗，再經環形孔落下，被散料盤分成兩股。一股經分料盤進入高速旋轉的葉輪，另一股從分料盤的四周落下，進入葉輪的物料，在葉輪內被迅速加速后高速拋出，首先與散料盤四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到周圍的渦流腔內的渦狀料襯上(或反擊塊上)，先被反彈到破碎腔的頂部，后偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，*后經由下部排料口排出。

5x新型制砂機性能優勢：

　　1.深腔型轉子經過優化設計后，使物料通過量提高約30%。

　　2.周護板局部磨損后可上下調頭使用，提高材料利用率，可提高使用壽命48%以上。

　　3.組合式錘頭設計，只需更換磨損的錘頭部分，可降低使用成本30%以上。另外增加了副錘頭，能有效防止主錘頭磨損后損壞立板。

　　4.核心耐磨材料采用高度耐磨耐高溫材料。

　　5.采用菱形沖擊塊，避免物料沖擊磨損后損傷立板。

　　6.發射口及內部更流暢的曲線形設計，降低了物料的流動阻力，大幅度地提高了物料的通過能力。

　　7.兩用散料盤，操作簡單，實現兩種進料方式方便轉換。

　　8.主軸下端特殊的密封結構，保證無油封也不漏油。

　　9.采用原裝配件的液壓開蓋裝置，可方便快捷地移動上蓋，使更換檢修機體內部機件省工省力.

　　10.選用高防護等級的電機。該類型電機具有效率高、噪音低等特點。
